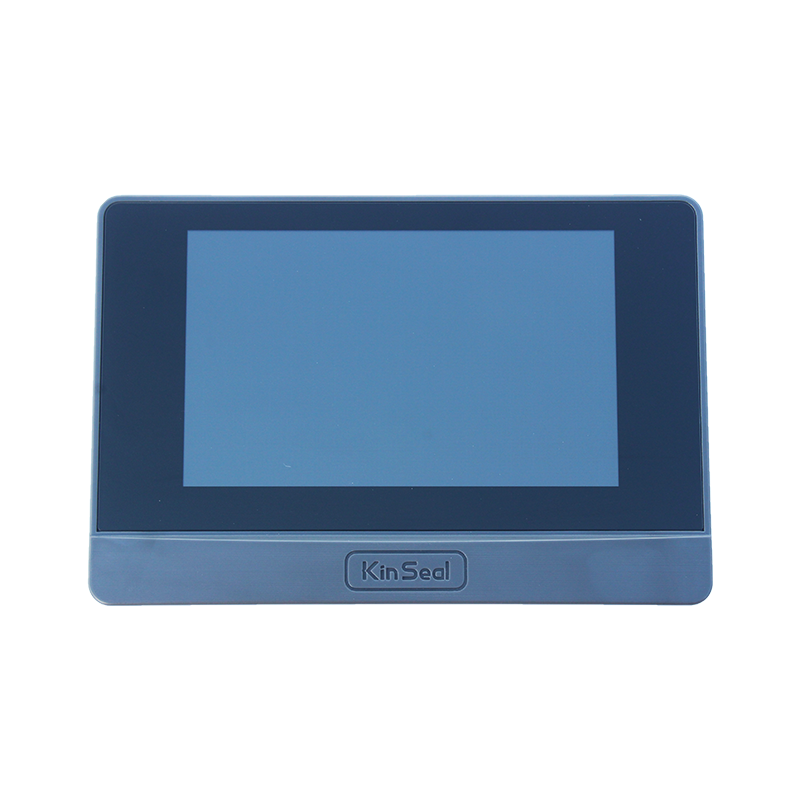

5寸人机界面电容屏

2021-09-15 14:27:31

产品型号: SUP050SAHCG1

开孔尺寸:130mmX80mm

通讯端口:6P端子1个串口,支持RS485,信号同DB9串口1;DB9 2个串口,串口1:支持RS232 RS485 RS422;串口2:支持RS485;



  • 产品概述



一、采购信息

产品型号

整机尺寸

开孔尺寸

SUP050SAHCG1

155mm×105mm×34.3mm

130mm×80mm

二、产品规格

   供电: 12V-24V;

  背光调节:不可以调光;

  触摸:电容触摸屏;

  液晶屏分辨率:800X480;

  USB:只支持USB Device,支持U盘;

  液晶屏: 普通视角,400cd/m2;

  通讯:

  DB9:2路串口;串口1:支持RS232/RS485/RS422;串口2:只支持RS485;

  6P端子:1路串口,同DB9的串口1;串口1:支持RS485;

  存储:128Mbyte SLC Nand Flash;

  电源:有整流桥,防反接,不区分电源正负极;

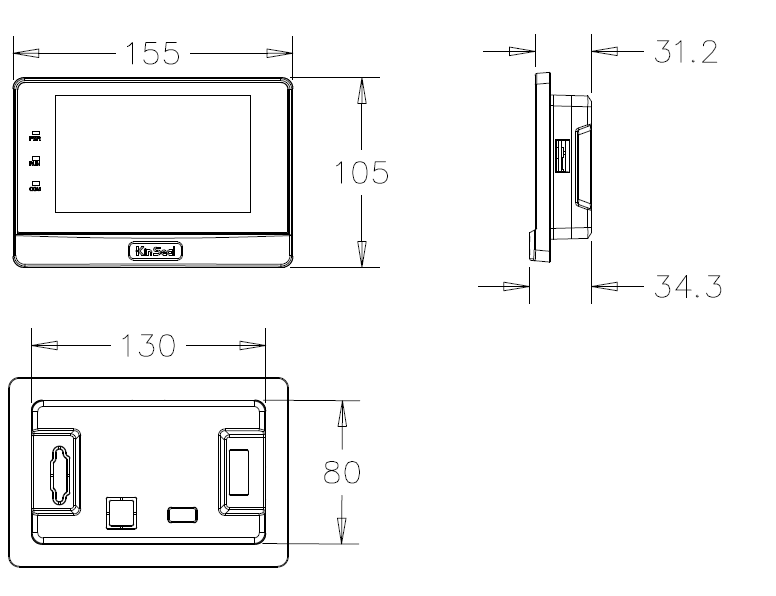

三、产品尺寸


四、产品参数

产品规格

硬件性能

型号

SUP050SAHCG1

显示屏

5" TFT LCD

分辨率(Px)

800X480

色彩

26万

亮度

400 cd/m2

背光

LED

LED寿命

2万小时

触摸屏

电容触摸屏

CPU

32-bit 240MHz ARM9

存储器

128Mbyte SLC Nand Flash

RTC

实时时钟内置

以太网

掉电数据保存

支持

USB端口

1个USB2.0 Device端口

程序下载方式

USB下载

U盘

支持

通讯端口

6P端子1个串口,支持RS232/RS485,信号同DB9串口1;

DB9 2个串口,串口1:支持RS232/RS485/RS422;串口2:支持RS485;

电气规格

额定功率

<2.5W

额定电压

DC 24V

电源保护

具备+/-2KV雷击浪涌保护能力

允许失电

<5ms

CE&ROHS

符合EN61000-6-2:2005,EN61000-6-4:2007标准;雷击浪涌+/-2KV,群脉冲+/-4KV;静电接触放电+/-4KV;静电空气放电+/-8KV.

环境规格

工作温度

-20℃~50℃

存储温度

-40℃~70℃

环境湿度

10~90%RH(无冷凝)

抗震性

10-25Hz(X、Y、Z方向,2g/30分钟)

冷却方式

自然风冷

其他参数

防护等级

前面板符合IP65(配合平整盘柜安装),机身后壳符合IP20

触摸屏有效显示区

108mmX64.8mm

开孔尺寸

130mmX80mm

外形尺寸

155mmX105mm

整机净重

249g

五、针脚定义

4.1 6位端子:6位,3.5mm

管脚

定义

电源

COM1 RS485

1

GND

电源地

信号地

2

PE

大地


3

N.C.



4

485 B1


RS485 B(-)

5

485 A1


RS485 A(+)

6

+24V

24V输入


4.2 D-SUB9串口端子:


管脚

定义

COM1 RS422

COM1 RS485

COM1 RS232

COM2 RS485

1

485 B2




RS485 B(-)

2

RXD



RS232 接收


3

TXD



RS232 发送


4

485 A2




RS485 A(+)

5

SG

信号地

6

RX-

RS422 接收-




7

RX+

RS422 接收+




8

TX-

RS422 发送-

RS485 B(-)



9

TX+

RS422 发送+

RS485 A(+)
